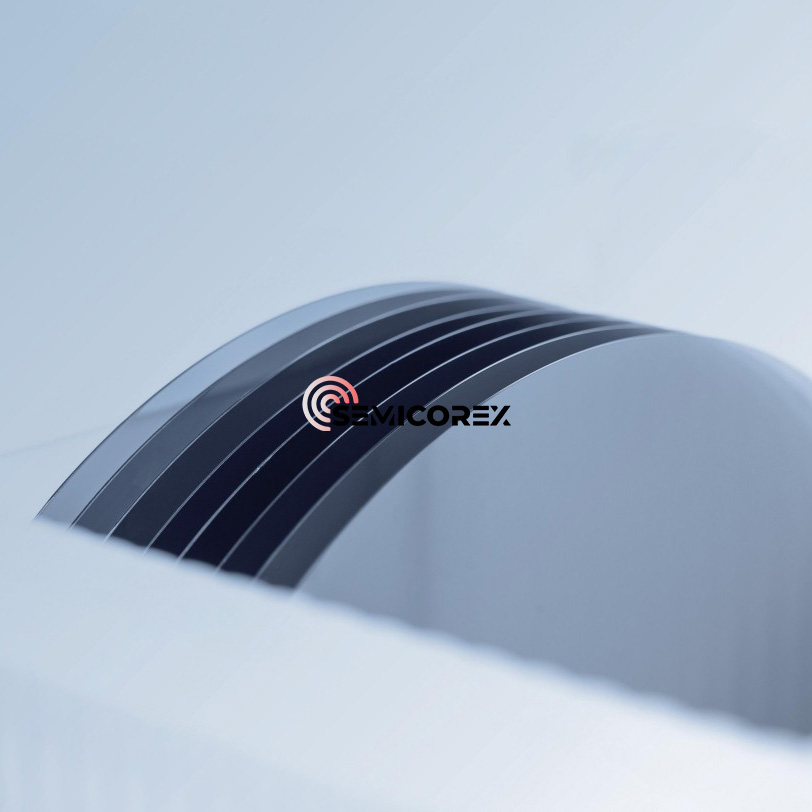

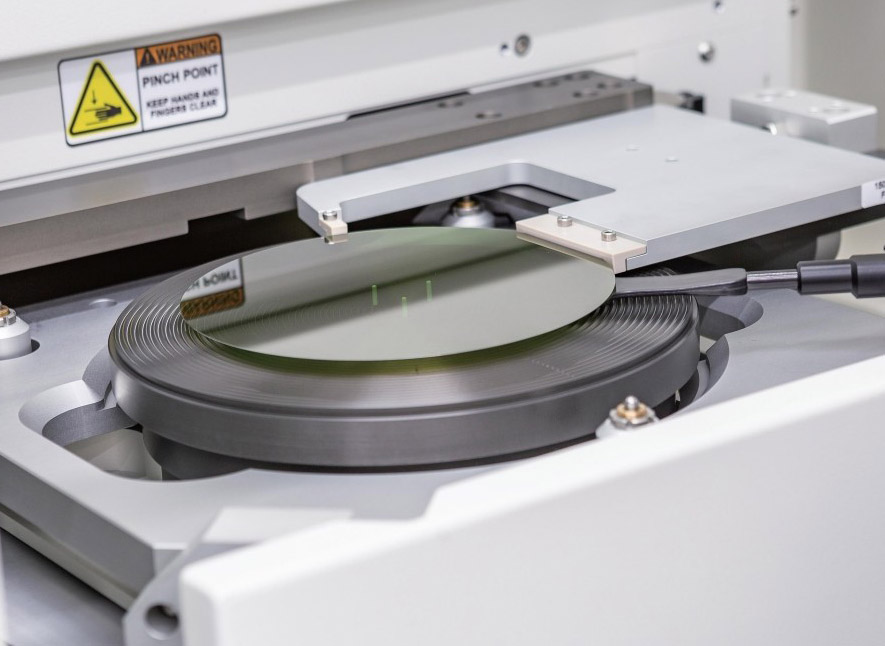

12 ইঞ্চি আধা-ইনসুলেটিং এসআইসি সাবস্ট্রেট

সেমিকোরেক্স 12 ইঞ্চি সেমি-ইনসুলেটিং এসআইসি সাবস্ট্রেটগুলি পরবর্তী প্রজন্মের সেমিকন্ডাক্টর উপকরণগুলিতে একটি যুগান্তকারীকে উপস্থাপন করে, উচ্চ-ফ্রিকোয়েন্সি, উচ্চ-শক্তি এবং বিকিরণ-প্রতিরোধী অ্যাপ্লিকেশনগুলির জন্য তুলনামূলক পারফরম্যান্স সরবরাহ করে। উন্নত আরএফ, মাইক্রোওয়েভ এবং পাওয়ার ডিভাইস বানোয়াটের জন্য ডিজাইন করা, এই বৃহত ব্যাসের এসআইসি স্তরগুলি উচ্চতর ডিভাইসের দক্ষতা, নির্ভরযোগ্যতা এবং স্কেলিবিলিটি সক্ষম করে।

আমাদের 12 ইঞ্চি আধা-ইনসুলেটিং এসআইসি সাবস্ট্রেটগুলি উচ্চ বিশুদ্ধতা এবং ন্যূনতম ত্রুটি ঘনত্ব অর্জনের জন্য উন্নত বৃদ্ধি এবং প্রক্রিয়াকরণ প্রযুক্তি ব্যবহার করে ইঞ্জিনিয়ার করা হয়। একটি প্রতিরোধ ক্ষমতা সাধারণত 10⁹ ω · সেমি এর চেয়ে বেশি, তারা কার্যকরভাবে পরজীবী বাহনকে দমন করে, সর্বোত্তম ডিভাইস বিচ্ছিন্নতা নিশ্চিত করে। উপাদানটি অসামান্য তাপীয় পরিবাহিতা (> 4.5 ডাব্লু/সেমি · কে), উচ্চতর রাসায়নিক স্থিতিশীলতা এবং উচ্চ ব্রেকডাউন বৈদ্যুতিক ক্ষেত্র শক্তি প্রদর্শন করে, এটি পরিবেশ এবং কাটিং-এজ ডিভাইস আর্কিটেকচারের দাবিতে আদর্শ করে তোলে।

সিলিকন কার্বাইড (এসআইসি) কার্বন এবং সিলিকন দ্বারা গঠিত একটি যৌগিক অর্ধপরিবাহী উপাদান। এটি উচ্চ-তাপমাত্রা, উচ্চ-ফ্রিকোয়েন্সি, উচ্চ-শক্তি এবং উচ্চ-ভোল্টেজ ডিভাইস তৈরির জন্য আদর্শ উপকরণগুলির মধ্যে একটি। Traditional তিহ্যবাহী সিলিকন উপকরণ (এসআই) এর সাথে তুলনা করে, সিলিকন কার্বাইডের ব্যান্ডগ্যাপ প্রস্থ সিলিকনের চেয়ে 3 গুণ; তাপ পরিবাহিতা সিলিকনের চেয়ে 4-5 গুণ; ব্রেকডাউন ভোল্টেজ সিলিকনের চেয়ে 8-10 গুণ; ইলেক্ট্রন স্যাচুরেশন ড্রিফ্ট রেট সিলিকনের তুলনায় ২-৩ গুণ, যা উচ্চ শক্তি, উচ্চ ভোল্টেজ এবং উচ্চ ফ্রিকোয়েন্সি জন্য আধুনিক শিল্পের প্রয়োজনগুলি পূরণ করে। এটি মূলত উচ্চ-গতি, উচ্চ-ফ্রিকোয়েন্সি, উচ্চ-শক্তি এবং হালকা-নির্গমনকারী বৈদ্যুতিন উপাদান তৈরি করতে ব্যবহৃত হয়। ডাউন স্ট্রিম অ্যাপ্লিকেশন ক্ষেত্রগুলির মধ্যে রয়েছে স্মার্ট গ্রিড, নতুন শক্তি যানবাহন, ফটোভোলটাইক বায়ু শক্তি, 5 জি যোগাযোগ ইত্যাদি। পাওয়ার ডিভাইসগুলির ক্ষেত্রে সিলিকন কার্বাইড ডায়োড এবং মোসফেটগুলি বাণিজ্যিক অ্যাপ্লিকেশন শুরু করেছে।

সিলিকন কার্বাইড শিল্প চেইনে মূলত সাবস্ট্রেটস, এপিট্যাক্সি, ডিভাইস ডিজাইন, উত্পাদন, প্যাকেজিং এবং পরীক্ষা অন্তর্ভুক্ত রয়েছে। উপকরণ থেকে সেমিকন্ডাক্টর পাওয়ার ডিভাইসগুলিতে, সিলিকন কার্বাইড একক স্ফটিক বৃদ্ধি, ইনগট স্লাইসিং, এপিট্যাক্সিয়াল বৃদ্ধি, ওয়েফার ডিজাইন, উত্পাদন, প্যাকেজিং এবং অন্যান্য প্রক্রিয়া প্রবাহের মধ্য দিয়ে যাবে। সিলিকন কার্বাইড পাউডার সংশ্লেষ করার পরে, সিলিকন কার্বাইড ইনগোটস প্রথমে তৈরি করা হয় এবং তারপরে সিলিকন কার্বাইড সাবস্ট্রেটগুলি স্লাইসিং, গ্রাইন্ডিং এবং পলিশিংয়ের মাধ্যমে প্রাপ্ত হয় এবং এপিট্যাক্সিয়াল ওয়েফারগুলি পাওয়ার জন্য এপিট্যাক্সিয়াল বৃদ্ধি করা হয়। এপিট্যাক্সিয়াল ওয়েফারগুলি সিলিকন কার্বাইড ওয়েফারগুলি পাওয়ার জন্য ফোটোলিথোগ্রাফি, এচিং, আয়ন ইমপ্লান্টেশন এবং ধাতব প্যাসিভেশনের মতো প্রক্রিয়াগুলির শিকার হয়, যা ডিভাইসগুলি পাওয়ার জন্য মারা যায় এবং প্যাকেজড হয়। ডিভাইসগুলি একত্রিত করা হয় এবং মডিউলগুলিতে একত্রিত করার জন্য একটি বিশেষ আবাসনগুলিতে রাখা হয়।

বৈদ্যুতিন রাসায়নিক বৈশিষ্ট্যের দৃষ্টিকোণ থেকে, সিলিকন কার্বাইড সাবস্ট্রেট উপকরণগুলি পরিবাহী স্তরগুলিতে বিভক্ত করা যেতে পারে (প্রতিরোধের পরিসীমা 15 ~ 30mΩ · সেমি) এবং আধা-ইনসুলেটিং সাবস্ট্রেটস (105Ω · সেমি এর চেয়ে বেশি প্রতিরোধ ক্ষমতা)। এই দুটি ধরণের স্তরগুলি এপিট্যাক্সিয়াল বৃদ্ধির পরে পাওয়ার ডিভাইস এবং রেডিও ফ্রিকোয়েন্সি ডিভাইসগুলির মতো পৃথক ডিভাইসগুলি তৈরি করতে ব্যবহৃত হয়। এর মধ্যে, 12 ইঞ্চি সেমি-ইনসুলেটিং সিসি সাবস্ট্রেটগুলি মূলত গ্যালিয়াম নাইট্রাইড রেডিও ফ্রিকোয়েন্সি ডিভাইস, অপটোলেক্ট্রোনিক ডিভাইসগুলি, ইত্যাদি তৈরি করতে ব্যবহৃত হয় একটি গ্যালিয়াম নাইট্রাইড এপিট্যাক্সিয়াল স্তরটি একটি সেমি-ইনসুলেটিং সিলিকন কার্বাইড সাবস্ট্রেট, একটি সিলিকন কার্বাইড-ভিত্তিক গ্যালিয়াম নাইট্রাইড এপিট্যাক্সিয়াল ওয়েফের হিসাবে তৈরি করা হয়, যা মায়াবী ওয়েফের দিকে যেতে পারে। পরিবাহী সিলিকন কার্বাইড সাবস্ট্রেটগুলি মূলত পাওয়ার ডিভাইসগুলি তৈরিতে ব্যবহৃত হয়। Traditional তিহ্যবাহী সিলিকন পাওয়ার ডিভাইস উত্পাদন প্রক্রিয়াটির বিপরীতে, সিলিকন কার্বাইড পাওয়ার ডিভাইসগুলি সিলিকন কার্বাইড সাবস্ট্রেটে সরাসরি তৈরি করা যায় না। সিলিকন কার্বাইড এপিট্যাক্সিয়াল লেয়ারটি একটি কন্ডাকটিভ সাবস্ট্রেটে সিলিকন কার্বাইড এপিট্যাক্সিয়াল ওয়েফার পাওয়ার জন্য এবং তারপরে এপিট্যাক্সিয়াল স্তরটিতে স্কটকি ডায়োডস, মোসফেটস, আইজিবিটিএস এবং অন্যান্য পাওয়ার ডিভাইসগুলি উত্পাদন করা প্রয়োজন।
