সিক এজ রিং

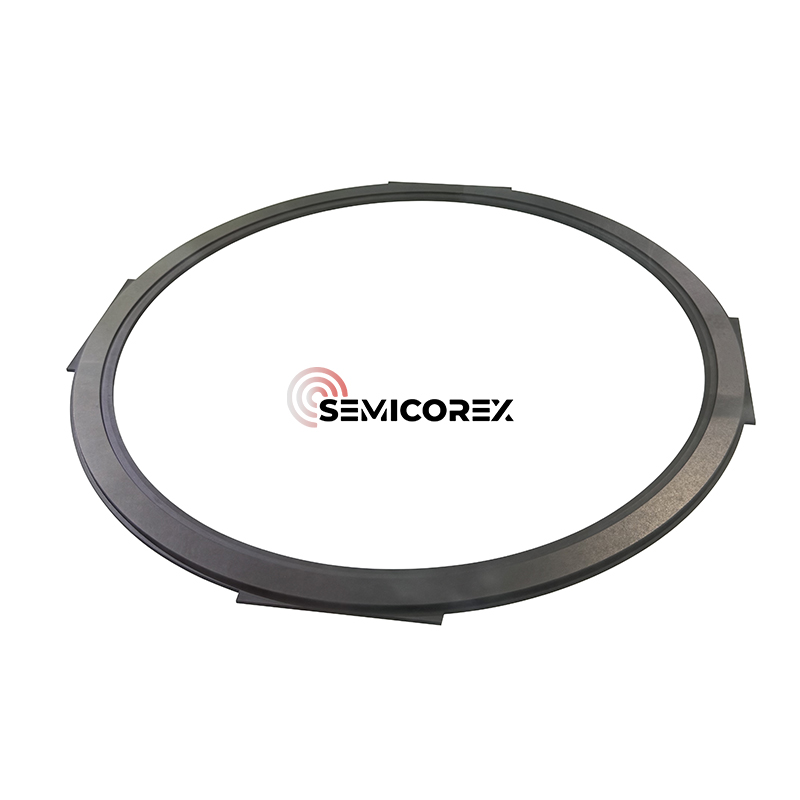

রাসায়নিক বাষ্প ডিপোজিশন (সিভিডি) সিলিকন কার্বাইড (এসআইসি) এর মাধ্যমে উত্পাদিত সেমিকোরেক্স সিক এজ রিং, সেমিকন্ডাক্টর বানোয়াটের একটি গুরুত্বপূর্ণ দিক উপস্থাপন করে, বিশেষত প্লাজমা এচিং চেম্বারে বানোয়াট প্রক্রিয়াতে গুরুত্বপূর্ণ ভূমিকা পালন করে। প্রান্তের রিংটি প্লাজমা এচিং প্রক্রিয়া চলাকালীন ইলেক্ট্রোস্ট্যাটিক চক (ইএসসি) এর বাইরের প্রান্তের চারপাশে অবস্থিত এবং প্রসেসের ওয়েফার এর সাথে একটি নান্দনিক এবং কার্যকরী সম্পর্ক উভয়ই রয়েছে।

সেমিকন্ডাক্টর ইন্টিগ্রেটেড সার্কিট (আইসি) উত্পাদনতে, প্লাজমার অভিন্ন বিতরণ গুরুত্বপূর্ণ তবে অন্যান্য আইসিগুলির নির্ভরযোগ্য বৈদ্যুতিক পারফরম্যান্স ছাড়াও আইবি এবং আইবিএফ পদ্ধতিগুলির উত্পাদন চলাকালীন উচ্চ ফলন বজায় রাখতে ওয়েফার এজ ত্রুটিগুলি গুরুত্বপূর্ণ। দুটি প্রতিযোগিতামূলক ভেরিয়েবল হিসাবে সমীকরণ না করে চেম্বারে ওয়েফার সীমানা প্লামগুলি স্থিতিশীল করার সময় ওয়েফার প্রান্তে প্লাজমার নির্ভরযোগ্যতা উভয়ই পরিচালনা করার জন্য এসআইসি প্রান্তের রিংটি গুরুত্বপূর্ণ।

যদিও এই প্লাজমা এচিং প্রক্রিয়াটি ওয়েফারগুলিতে সঞ্চালিত হয়, ওয়েফারগুলি উচ্চ-শক্তি আয়নগুলি থেকে বোমাবর্ষণের সংস্পর্শে আসবে, প্রতিক্রিয়াশীল গ্যাসগুলি বৈদ্যুতিনভাবে স্থানান্তর করতে অবদান রাখে। এই শর্তগুলি উচ্চ-শক্তি ঘনত্ব প্রক্রিয়া তৈরি করে যা যদি সঠিকভাবে পরিচালিত না হয় তবে অভিন্নতা এবং ওয়েফার প্রান্তের গুণমানকে নেতিবাচকভাবে প্রভাবিত করতে পারে। প্রান্তের রিংটি ওয়েফার প্রসেসিংয়ের প্রসঙ্গে সহ-এক্সপোজ করা যেতে পারে এবং বিদ্যুতায়িত প্লাজমার জেনারেটরটি ওয়েফারগুলি প্রকাশ করতে শুরু করার সাথে সাথে প্রান্তের রিংটি চেম্বারের প্রান্তে শক্তিটি শোষণ ও পুনরায় বিতরণ করবে এবং জেনারেটর থেকে ESC এর প্রান্তে বৈদ্যুতিক ক্ষেত্রের কার্যকর দক্ষতা প্রসারিত করবে। এই স্থিতিশীল পদ্ধতির বিভিন্ন উপায়ে ব্যবহার করা হয়, যার মধ্যে প্লাজমা ফুটো এবং বিকৃতিটি ওয়েফার সীমানার প্রান্তের নিকটে হ্রাস করা হয় যা প্রান্তের বার্নআউট-ব্যর্থতার দিকে পরিচালিত করতে পারে।

ভারসাম্যযুক্ত প্লাজমা পরিবেশের প্রচারের মাধ্যমে, এসআইসি এজ রিংটি মাইক্রো-লোডিং প্রভাবগুলি হ্রাস করতে, ওয়েফার পেরিফেরিতে ওভার-এচিং প্রতিরোধ করতে এবং ওয়েফার এবং চেম্বারের উভয় উপাদানগুলির জীবনকে প্রসারিত করতে সহায়তা করে। এটি উচ্চ-ভলিউম সেমিকন্ডাক্টর ম্যানুফ্যাকচারিংয়ে উচ্চতর প্রক্রিয়া পুনরাবৃত্তিযোগ্যতা, হ্রাস ডিফেক্টিভিটি এবং আরও ভাল ওপারের ইউনিফর্মিটি সক্ষম করে।

বিচ্ছিন্নতা একে অপরের সাথে মিলিত হয়, ওয়েফারের প্রান্তে প্রক্রিয়া অপ্টিমাইজেশনকে আরও চ্যালেঞ্জিং করে তোলে। উদাহরণস্বরূপ, বৈদ্যুতিক বিচ্ছিন্নতাগুলি শিথ মোর্ফোলজির বিকৃতি ঘটাতে পারে, ঘটনার আয়নগুলির কোণ পরিবর্তিত হতে পারে, ফলে এচিং ইউনিফর্মিটিকে প্রভাবিত করে; তাপমাত্রা ক্ষেত্র অ-অভিন্নতা রাসায়নিক বিক্রিয়া হারকে প্রভাবিত করতে পারে, যার ফলে প্রান্ত এচিংয়ের হার কেন্দ্রীয় অঞ্চল থেকে বিচ্যুত হয়। উপরোক্ত চ্যালেঞ্জগুলির প্রতিক্রিয়া হিসাবে, উন্নতিগুলি সাধারণত দুটি দিক থেকে তৈরি করা হয়: সরঞ্জাম নকশা অপ্টিমাইজেশন এবং প্রক্রিয়া প্যারামিটার সামঞ্জস্য।

ফোকাস রিংটি ওয়েফার এজ এচিংয়ের অভিন্নতা উন্নত করার জন্য একটি মূল উপাদান। এটি প্লাজমা বিতরণ অঞ্চলটি প্রসারিত করতে এবং শিথ মোর্ফোলজিকে অনুকূল করতে ওয়েফারের প্রান্তের চারপাশে ইনস্টল করা হয়। ফোকাস রিংয়ের অনুপস্থিতিতে, ওয়েফার প্রান্ত এবং ইলেক্ট্রোডের মধ্যে উচ্চতার পার্থক্যটি শীটটি বাঁকতে বাধ্য করে, যার ফলে আয়নগুলি একটি অ-ইউনিফর্ম কোণে এচিং অঞ্চলে প্রবেশ করে।

ফোকাস রিংয়ের কার্যকারিতা অন্তর্ভুক্ত:

We ওয়েফার প্রান্ত এবং ইলেক্ট্রোডের মধ্যে উচ্চতার পার্থক্য পূরণ করা, চাদরকে চাটুকার করে তোলে, এটি নিশ্চিত করে আয়নগুলি ওয়েফার পৃষ্ঠকে উল্লম্বভাবে বোমা মেরে এবং এচিং বিকৃতি এড়ানো।

Ch

উপাদান সুবিধা

বেস উপাদান হিসাবে সিভিডি এসআইসির ব্যবহার traditional তিহ্যবাহী সিরামিক বা প্রলিপ্ত উপকরণগুলির তুলনায় বেশ কয়েকটি সুবিধা দেয়। সিভিডি এসআইসি রাসায়নিকভাবে জড়, তাপীয়ভাবে স্থিতিশীল এবং প্লাজমা ক্ষয়ের জন্য অত্যন্ত প্রতিরোধী, এমনকি আক্রমণাত্মক ফ্লুরিন- এবং ক্লোরিন-ভিত্তিক কেমিস্ট্রিগুলিতেও। এর দুর্দান্ত যান্ত্রিক শক্তি এবং মাত্রিক স্থিতিশীলতা উচ্চ-তাপমাত্রার সাইক্লিং অবস্থার অধীনে দীর্ঘ পরিষেবা জীবন এবং নিম্ন কণা উত্পাদন নিশ্চিত করে।

তদুপরি, সিভিডি এসআইসির অতি-খাঁটি এবং ঘন মাইক্রোস্ট্রাকচার দূষণের ঝুঁকি হ্রাস করে, এটি অতি-পরিষ্কার প্রক্রিয়াজাতকরণ পরিবেশের জন্য আদর্শ করে তোলে যেখানে এমনকি অমেধ্যগুলিও ফলনকে প্রভাবিত করতে পারে। বিদ্যমান ইএসসি প্ল্যাটফর্ম এবং কাস্টম চেম্বারের জ্যামিতির সাথে এর সামঞ্জস্যতা উন্নত 200 মিমি এবং 300 মিমি এচিং সরঞ্জামগুলির সাথে বিরামবিহীন সংহতকরণের অনুমতি দেয়।
