সেমিকন্ডাক্টর ফার্নেস রিঅ্যাক্টর

সেমিকন্ডাক্টর ফার্নেস রিঅ্যাক্টর হল সেমিকন্ডাক্টর ম্যানুফ্যাকচারিং প্রক্রিয়ার মূল সরঞ্জাম, প্রাথমিকভাবে তাপীয় অক্সিডেশন, ডিফিউশন, অ্যানিলিং এবং রাসায়নিক বাষ্প জমার মতো জটিল প্রক্রিয়াগুলির জন্য ব্যবহৃত হয়। একটি সাধারণ চুল্লি সিস্টেম (অনুভূমিক/উল্লম্ব বিস্তার চুল্লি) প্রধানত নিম্নলিখিত মূল উপাদানগুলি নিয়ে গঠিত: একটি গরম করার ব্যবস্থা, একটি তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা, একটি পরিবহন ব্যবস্থা, একটি গ্যাস প্রবাহ নিয়ন্ত্রণ ব্যবস্থা (MFC), এবং একটি বর্জ্য গ্যাস নিষ্কাশন ব্যবস্থা।

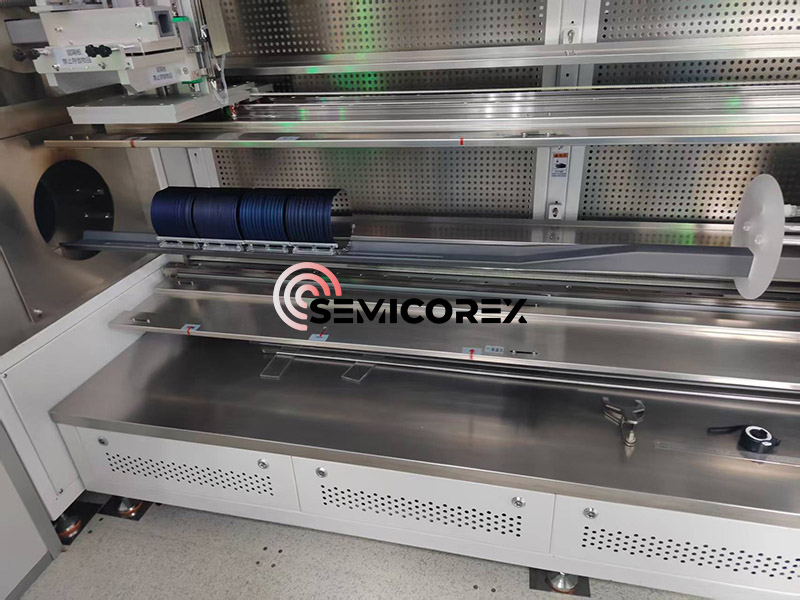

একটি সামগ্রিক স্থাপত্যের দৃষ্টিকোণ থেকে, উচ্চ-তাপমাত্রার চুল্লিগুলিকে অনুভূমিক এবং উল্লম্ব প্রকারে ভাগ করা হয়, যা সিস্টেমের মধ্যে কোয়ার্টজ টিউব এবং গরম করার উপাদানগুলির অবস্থান দ্বারা নির্ধারিত হয়। একটি উচ্চ-তাপমাত্রার চুল্লিতে সাধারণত পাঁচটি মৌলিক উপাদান থাকে: একটি নিয়ন্ত্রণ ব্যবস্থা, একটি প্রক্রিয়া ফার্নেস টিউব, একটি গ্যাস সরবরাহ ব্যবস্থা, একটি গ্যাস নিষ্কাশন ব্যবস্থা এবং একটি লোডিং ব্যবস্থা। কন্ট্রোল সিস্টেমে একটি কম্পিউটার থাকে যা বেশ কয়েকটি মাইক্রোকন্ট্রোলারের সাথে সংযুক্ত থাকে, যা পুরো প্রক্রিয়াটির সুনির্দিষ্ট নিয়ন্ত্রণের জন্য দায়ী।

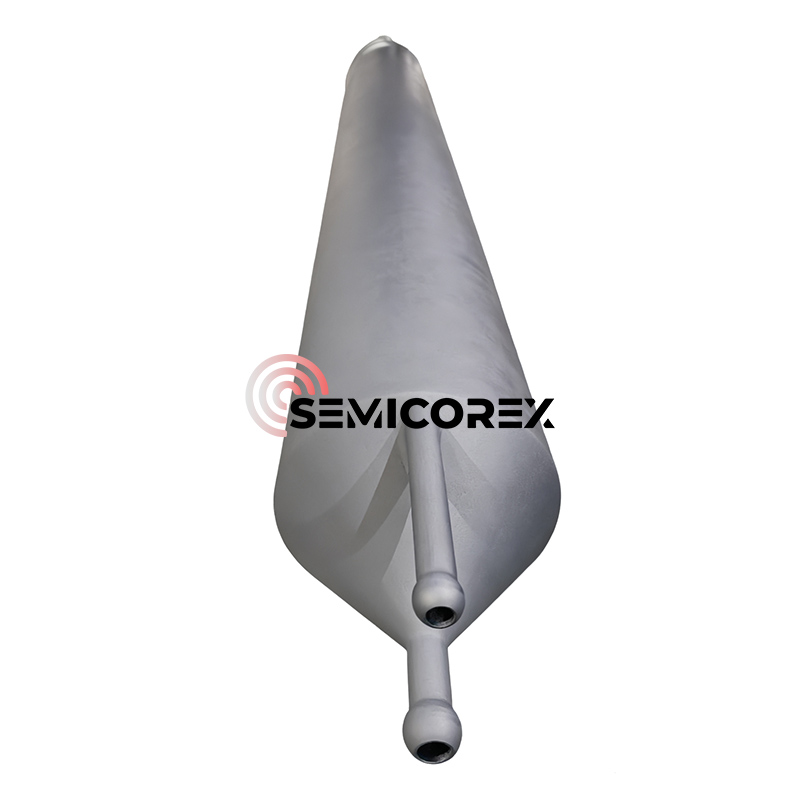

উপাদান নির্বাচন সংক্রান্ত, চুল্লি টিউব উপকরণ প্রাথমিকভাবে অন্তর্ভুক্তকোয়ার্টজ(উচ্চ তাপমাত্রা এবং জারা প্রতিরোধী),অ্যালুমিনা (Al₂O₃), সিলিকন কার্বাইড (SiC), বা ধাতব সংকর ধাতু (যেমন ইনকোনেল)। হিটিং সিস্টেমের গরম করার উপাদানগুলি সাধারণত প্রতিরোধের তারগুলি (যেমন কাঁথাল, MoSi₂), সিলিকন কার্বাইড রড (SiC), বা ইনফ্রারেড হিটার ব্যবহার করে। সুনির্দিষ্ট তাপমাত্রা নিয়ন্ত্রণ অর্জনের জন্য গরম করার অঞ্চলটিকে একক-তাপমাত্রা অঞ্চল বা একাধিক-তাপমাত্রা অঞ্চল হিসাবে ডিজাইন করা যেতে পারে। তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা বাস্তব সময়ে তাপমাত্রা নিরীক্ষণ করতে থার্মোকল (কে-টাইপ, এস-টাইপ) ব্যবহার করে, একটি পিআইডি কন্ট্রোলারের মাধ্যমে ±1℃ তাপমাত্রা নিয়ন্ত্রণের নির্ভুলতা অর্জন করে, অথবা PLC প্রোগ্রামেবল তাপমাত্রা নিয়ন্ত্রণ ব্যবহার করে।

প্রক্রিয়া পরামিতি পরিসীমা এবং প্রযোজ্য উপকরণ

তাপমাত্রা পরামিতি পরিসীমা: তাপমাত্রা পরিসীমা প্রক্রিয়ার উপর নির্ভর করে পরিবর্তিত হয়। স্ট্যান্ডার্ড হিটারের প্রক্রিয়া তাপমাত্রা পরিসীমা 300-1100℃, এবং নিম্ন-তাপমাত্রার চুল্লি হল 250-500℃। সাধারণ প্রক্রিয়া তাপমাত্রা 400-1100℃, অক্সিডেশন এবং প্রসারণ প্রক্রিয়া সাধারণত 800-1100℃, LPCVD প্রসেস 500-800℃ এবং অ্যানিলিং প্রক্রিয়া 400-500℃ হয়।

এপিটাক্সিয়াল বৃদ্ধিতে, সিলিকন ওয়েফারগুলি একটি এপিটাক্সিয়াল ফার্নেসে প্রায় 1200 ডিগ্রি সেলসিয়াসে উত্তপ্ত হয়। বাষ্পযুক্ত সিলিকন টেট্রাক্লোরাইড (SiCl₄) এবং ট্রাইক্লোরোসিলেন (SiHCl₃) ওয়েফার পৃষ্ঠে এপিটাক্সিয়াল বৃদ্ধি প্ররোচিত করার জন্য চুল্লিতে যোগ করা হয়।

সর্বাধিক ব্যবহৃত তাপ অক্সিডেশন প্রক্রিয়া একটি পাতলা, অভিন্ন সিলিকন ডাই অক্সাইড স্তর গঠনের জন্য 800-1200°C উচ্চ তাপমাত্রায় সঞ্চালিত একটি প্রক্রিয়া জড়িত। অক্সিডেশন প্রতিক্রিয়ার জন্য ব্যবহৃত গ্যাসের উপর নির্ভর করে তাপ জারণ ভিজা বা শুষ্ক হতে পারে।

প্রযোজ্য উপাদান সিস্টেম: ফার্নেস টিউব প্রক্রিয়াগুলি সিলিকন (Si), সিলিকন জার্মেনিয়াম (SiGe) এবং কোয়ার্টজ সহ বিভিন্ন অর্ধপরিবাহী পদার্থের জন্য উপযুক্ত। SiGe প্রক্রিয়ায়, CVD পদ্ধতি হল মূলধারার প্রক্রিয়া। সিলিকন সাবস্ট্রেটকে গরম করে এবং SiH₄ এবং GeH₄ গ্যাসের মিশ্রণ প্রবর্তন করে, সিলিকন জার্মেনিয়াম স্তর উচ্চ তাপমাত্রায় (500-800°C) পচে যায় এবং জমা হয়, যার জন্য জার্মেনিয়াম ডোপিং ঘনত্ব এবং এপিটাক্সিয়াল স্তরের পুরুত্বের সুনির্দিষ্ট নিয়ন্ত্রণ প্রয়োজন।

সেমিকোরেক্স উচ্চ-মানের কাস্টমাইজড ফার্নেস উপাদান সরবরাহ করে। আমাদের পণ্য উচ্চতর তাপ স্থিতিশীলতা, বর্ধিত সেবা জীবন, এবং ব্যতিক্রমী প্রক্রিয়া সামঞ্জস্য প্রদান করার জন্য ইঞ্জিনিয়ার করা হয়. কাস্টমাইজড সমাধান বা অতিরিক্ত প্রযুক্তিগত তথ্যের জন্য, অনুগ্রহ করে নির্দ্বিধায় আমাদের ইঞ্জিনিয়ারিং টিমের সাথে যোগাযোগ করুন।
