এচিং এবং এচড মর্ফোলজি

সেমিকন্ডাক্টর চিপ উত্পাদন প্রক্রিয়ায়, আমরা চালের শীষের উপর একটি আকাশচুম্বী নির্মাণের মতো। লিথোগ্রাফি মেশিন একটি নগর পরিকল্পনাকারীর মতো, "আলো" ব্যবহার করে ওয়েফারে বিল্ডিংয়ের নীলনকশা আঁকতে পারে; যদিও এচিং হচ্ছে সূক্ষ্ম সরঞ্জাম সহ একজন ভাস্কর্যের মতো, যা ব্লুপ্রিন্ট অনুসারে সঠিকভাবে চ্যানেল, গর্ত এবং লাইনগুলিকে খোদাই করার জন্য দায়ী। আপনি যদি এই "চ্যানেলগুলির" ক্রস-সেকশনটি সাবধানে পর্যবেক্ষণ করেন তবে আপনি দেখতে পাবেন যে তাদের আকারগুলি অভিন্ন নয়; কিছু ট্র্যাপিজয়েডাল (উপরে প্রশস্ত এবং নীচে সংকীর্ণ), অন্যগুলি নিখুঁত আয়তক্ষেত্র (উল্লম্ব পার্শ্বওয়াল)। এই আকারগুলি নির্বিচারে নয়; তাদের পিছনে ভৌত এবং রাসায়নিক নীতিগুলির একটি জটিল ইন্টারপ্লে রয়েছে, যা সরাসরি চিপের কার্যকারিতা নির্ধারণ করে।

I. এচিংয়ের মৌলিক নীতি: শারীরিক এবং রাসায়নিক প্রভাবের সংমিশ্রণ

এচিং, সহজভাবে বলতে গেলে, ফটোরেসিস্ট দ্বারা সুরক্ষিত নয় এমন উপাদানের নির্বাচনী অপসারণ। এটি প্রধানত দুটি বিভাগে বিভক্ত:

1. ওয়েট এচিং: এচিংয়ের জন্য রাসায়নিক দ্রাবক (যেমন অ্যাসিড এবং ক্ষার) ব্যবহার করে। এটি মূলত একটি বিশুদ্ধ রাসায়নিক বিক্রিয়া, এবং এচিং দিকটি আইসোট্রপিক-অর্থাৎ, এটি সমস্ত দিক (সামনে, পিছনে, বাম, ডান, উপরে, নীচে) একই হারে এগিয়ে যায়।

2. ড্রাই এচিং (প্লাজমা এচিং): এটি আজ মূলধারার প্রযুক্তি। একটি ভ্যাকুয়াম চেম্বারে, প্রক্রিয়া গ্যাসগুলি (যেমন ফ্লোরিন বা ক্লোরিনযুক্ত গ্যাস) চালু করা হয় এবং প্লাজমা একটি রেডিও ফ্রিকোয়েন্সি পাওয়ার সাপ্লাই দ্বারা উত্পন্ন হয়। রক্তরসে উচ্চ-শক্তি আয়ন এবং সক্রিয় মুক্ত র্যাডিকেল রয়েছে, যা খোদাই করা পৃষ্ঠে একসাথে কাজ করে।

শুকনো এচিং বিভিন্ন আকৃতি তৈরি করতে পারে কারণ এটি নমনীয়ভাবে "শারীরিক আক্রমণ" এবং "রাসায়নিক আক্রমণ" একত্রিত করতে পারে:

রাসায়নিক গঠন: সক্রিয় ফ্রি র্যাডিক্যালের জন্য দায়ী। তারা ওয়েফার পৃষ্ঠের উপাদানের সাথে রাসায়নিকভাবে বিক্রিয়া করে, উদ্বায়ী পণ্য তৈরি করে যা পরে সরানো হয়। এই আক্রমণটি আইসোট্রপিক, এটিকে "চিপাতে" এবং পাশের দিকে খোদাই করতে দেয়, সহজেই ট্র্যাপিজয়েডাল আকার তৈরি করে।

ভৌত গঠন: ইতিবাচকভাবে চার্জযুক্ত উচ্চ-শক্তি আয়ন, একটি বৈদ্যুতিক ক্ষেত্রের দ্বারা ত্বরান্বিত, ওয়েফার পৃষ্ঠকে লম্বভাবে বোমাবর্ষণ করে। একটি পৃষ্ঠকে স্যান্ডব্লাস্টিংয়ের মতোই, এই "আয়ন বোমাবাজি" অ্যানিসোট্রপিক, প্রাথমিকভাবে উল্লম্বভাবে নীচের দিকে, এবং পাশের দেয়ালগুলিকে "সরল-রেখা" খোদাই করতে পারে।

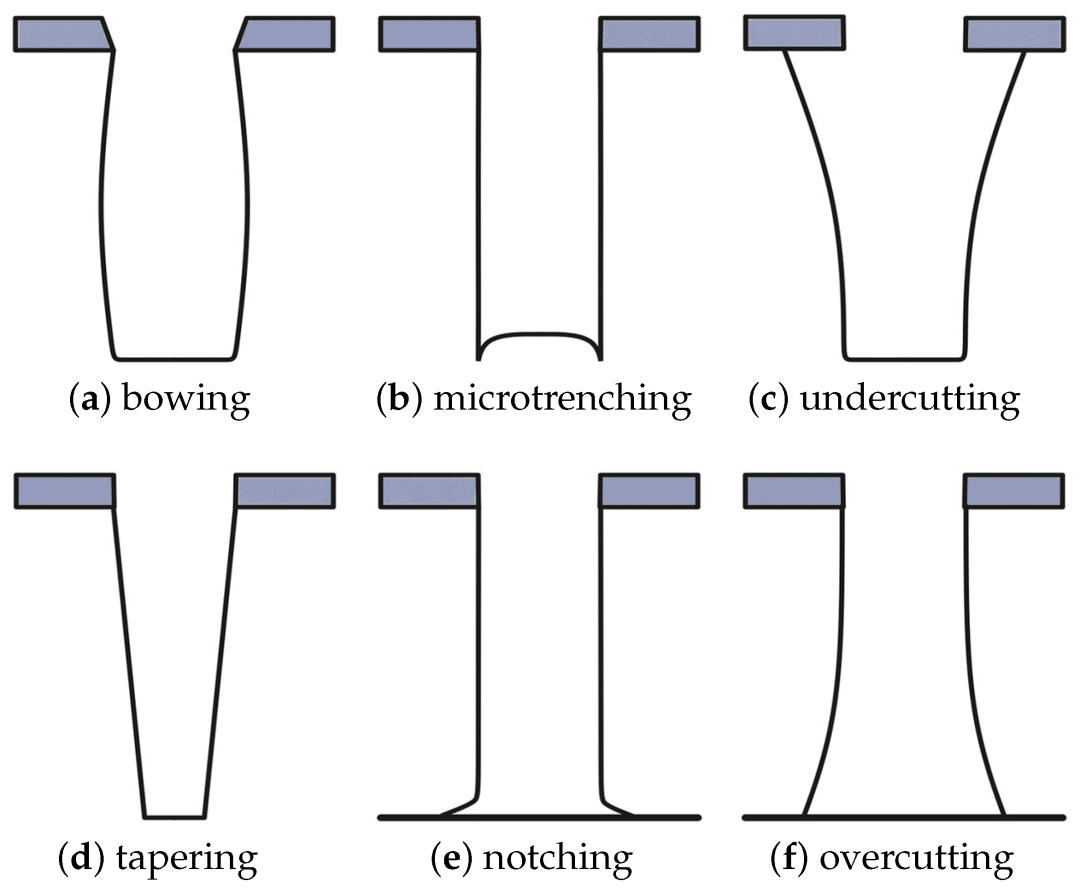

২. দুটি ক্লাসিক প্রোফাইলের পাঠোদ্ধার: ট্র্যাপিজয়েড এবং আয়তক্ষেত্রাকার প্রোফাইলের জন্ম

1. ট্র্যাপিজয়েড (টেপারড প্রোফাইল) - প্রাথমিকভাবে রাসায়নিক আক্রমণ

গঠনের নীতি: যখন রাসায়নিক এচিং প্রক্রিয়াটির উপর আধিপত্য বিস্তার করে, যখন শারীরিক বোমাবর্ষণ দুর্বল হয়, তখন নিম্নলিখিতগুলি ঘটে: এচিং শুধুমাত্র নীচের দিকে এগিয়ে যায় না, পাশাপাশি ফটোরেসিস্ট মুখোশ এবং উন্মুক্ত সাইডওয়ালের নীচের অংশটিকেও ক্ষয় করে। এটি সুরক্ষিত মুখোশের নীচের উপাদানটিকে ধীরে ধীরে "ফাঁপা করে" সৃষ্টি করে, একটি ঢালু সাইডওয়াল তৈরি করে যা উপরের দিকে চওড়া এবং নীচে সংকীর্ণ, অর্থাৎ একটি ট্র্যাপিজয়েড।

ভালো স্টেপ কভারেজ: পরবর্তী পাতলা ফিল্ম ডিপোজিশন প্রক্রিয়ায়, ট্র্যাপিজয়েডের ঢালু কাঠামো উপকরণগুলিকে (যেমন ধাতু) সমানভাবে ঢেকে রাখা সহজ করে তোলে, খাড়া কোণে ফাটল এড়িয়ে যায়।

স্ট্রেস হ্রাস: ঢালু কাঠামো স্ট্রেসকে আরও ভালভাবে ছড়িয়ে দেয়, ডিভাইসের নির্ভরযোগ্যতা উন্নত করে।

উচ্চ প্রক্রিয়া সহনশীলতা: বাস্তবায়ন করা তুলনামূলকভাবে সহজ।

2. আয়তক্ষেত্রাকার (উল্লম্ব প্রোফাইল) - প্রাথমিকভাবে শারীরিক আক্রমণ

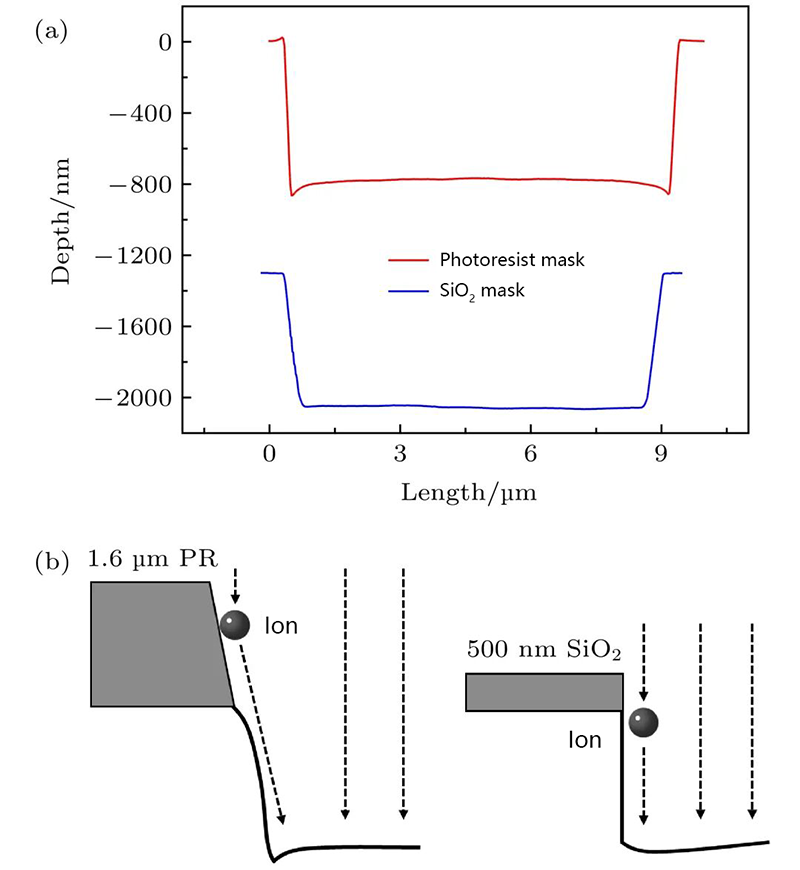

গঠনের নীতি: যখন ভৌত আয়ন বোমাবাজি প্রক্রিয়ার উপর আধিপত্য বিস্তার করে এবং রাসায়নিক গঠন সাবধানে নিয়ন্ত্রিত হয়, তখন একটি আয়তক্ষেত্রাকার প্রোফাইল গঠিত হয়। উচ্চ-শক্তি আয়ন, অগণিত ক্ষুদ্র প্রজেক্টাইলের মতো, ওয়েফার পৃষ্ঠকে প্রায় উল্লম্বভাবে বোমাবর্ষণ করে, অত্যন্ত উচ্চ উল্লম্ব এচিং হার অর্জন করে। একইসাথে, আয়ন বোমাবাজি সাইডওয়ালে একটি "প্যাসিভেশন লেয়ার" গঠন করে (যেমন, এচিং উপজাত দ্বারা গঠিত); এই প্রতিরক্ষামূলক ফিল্ম কার্যকরভাবে রাসায়নিক মুক্ত র্যাডিক্যাল থেকে পার্শ্বীয় ক্ষয় প্রতিরোধ করে। শেষ পর্যন্ত, এচিং শুধুমাত্র উল্লম্বভাবে নীচের দিকে এগিয়ে যেতে পারে, প্রায় 90-ডিগ্রি সাইডওয়াল সহ একটি আয়তক্ষেত্রাকার কাঠামো তৈরি করে।

উন্নত উত্পাদন প্রক্রিয়াগুলিতে, ট্রানজিস্টরের ঘনত্ব অত্যন্ত উচ্চ এবং স্থান অত্যন্ত মূল্যবান।

সর্বোচ্চ বিশ্বস্ততা: এটি ফটোলিথোগ্রাফিক ব্লুপ্রিন্টের সাথে সর্বাধিক ধারাবাহিকতা বজায় রাখে, ডিভাইসের সঠিক সমালোচনামূলক মাত্রা (সিডি) নিশ্চিত করে।

এলাকা সংরক্ষণ করে: উল্লম্ব কাঠামো ডিভাইসগুলিকে একটি ন্যূনতম পদচিহ্নে তৈরি করার অনুমতি দেয়, চিপ ক্ষুদ্রকরণের চাবিকাঠি।

সেমিকোরেক্স নির্ভুলতা প্রদান করেCVD SiC উপাদানএচিং যদি আপনার কোন জিজ্ঞাসা থাকে বা অতিরিক্ত বিবরণ প্রয়োজন, আমাদের সাথে যোগাযোগ করতে দ্বিধা করবেন না দয়া করে.
