2025-03-07
সাম্প্রতিক বছরগুলিতে,টিএসি লেপাসিলিকন কার্বাইড (এসআইসি) স্ফটিকগুলির বৃদ্ধি প্রক্রিয়াতে প্রতিক্রিয়া জাহাজ হিসাবে ক্রুশিবলগুলি একটি গুরুত্বপূর্ণ প্রযুক্তিগত সমাধান হয়ে উঠেছে। টিএসি উপকরণগুলি তাদের দুর্দান্ত রাসায়নিক জারা প্রতিরোধের এবং উচ্চ তাপমাত্রার স্থিতিশীলতার কারণে সিলিকন কার্বাইড স্ফটিক বৃদ্ধির ক্ষেত্রে মূল উপকরণে পরিণত হয়েছে। Traditional তিহ্যবাহী গ্রাফাইট ক্রুশিবলগুলির সাথে তুলনা করে, টিএসি প্রলিপ্ত ক্রুশিবলগুলি আরও স্থিতিশীল বৃদ্ধির পরিবেশ সরবরাহ করে, গ্রাফাইট জারাটির প্রভাব হ্রাস করে, ক্রুশিবলটির পরিষেবা জীবনকে প্রসারিত করে এবং কার্যকরভাবে কার্বন মোড়কের ঘটনাটি এড়িয়ে যায়, যার ফলে মাইক্রোটিউবগুলির ঘনত্ব হ্রাস পায়।

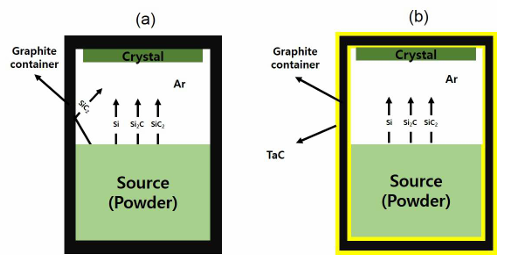

চিত্র 1 সিক স্ফটিক বৃদ্ধি
টিএসি-লেপযুক্ত ক্রুশিবলগুলির সুবিধা এবং পরীক্ষামূলক বিশ্লেষণ
এই সমীক্ষায়, আমরা টিএসি -র সাথে লেপযুক্ত traditional তিহ্যবাহী গ্রাফাইট ক্রুশিবল এবং গ্রাফাইট ক্রুসিবলগুলি ব্যবহার করে সিলিকন কার্বাইড স্ফটিকগুলির বৃদ্ধির তুলনা করেছি। ফলাফলগুলি দেখিয়েছে যে টিএসি-প্রলিপ্ত ক্রুশিবলগুলি স্ফটিকগুলির গুণমানকে উল্লেখযোগ্যভাবে উন্নত করে।

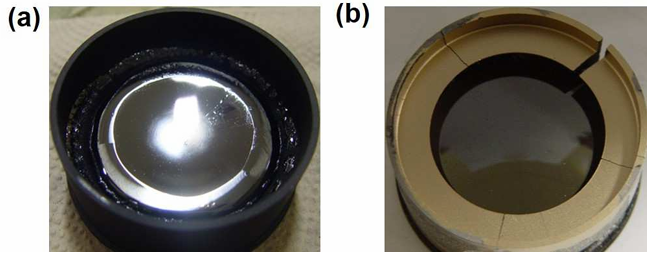

ডুমুর 2 পিভিটি পদ্ধতি দ্বারা উত্থিত এসআইসি ইনগোটের ওএম চিত্র
চিত্র 2 চিত্রিত করে যে traditional তিহ্যবাহী গ্রাফাইট ক্রুশিবলগুলিতে উত্থিত সিলিকন কার্বাইড স্ফটিকগুলি একটি অবতল ইন্টারফেস প্রদর্শন করে, যখন টিএসি-লেপযুক্ত ক্রুশিবলগুলিতে উত্থিত ব্যক্তিরা একটি উত্তল ইন্টারফেস প্রদর্শন করে। তদুপরি, চিত্র 3-তে দেখা গেছে, প্রান্ত পলিক্রিস্টালাইন ঘটনাটি traditional তিহ্যবাহী গ্রাফাইট ক্রুশিবল ব্যবহার করে উত্থিত স্ফটিকগুলিতে উচ্চারণ করা হয়, যেখানে টিএসি-লেপা ক্রুশিবলগুলির ব্যবহার কার্যকরভাবে এই সমস্যাটিকে প্রশমিত করে।
বিশ্লেষণ ইঙ্গিত দেয় যেটিএসি লেপক্রুশিবলটির প্রান্তে তাপমাত্রা উত্থাপন করে, যার ফলে সেই অঞ্চলে স্ফটিকগুলির বৃদ্ধির হার হ্রাস পায়। অতিরিক্তভাবে, টিএসি লেপ গ্রাফাইট সাইড ওয়াল এবং স্ফটিকের মধ্যে সরাসরি যোগাযোগকে বাধা দেয়, যা নিউক্লিয়েশন প্রশমিত করতে সহায়তা করে। এই কারণগুলি সম্মিলিতভাবে স্ফটিকের প্রান্তে ঘটে যাওয়া পলিক্রিস্টালনিটির সম্ভাবনা হ্রাস করে।

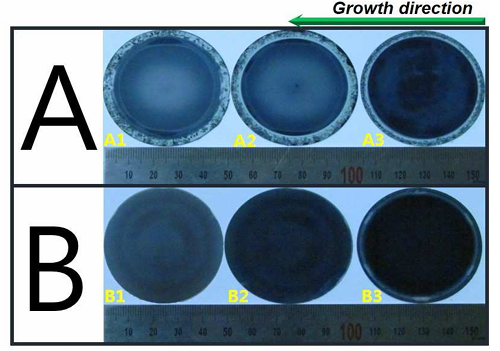

চিত্র 3 ওম বিভিন্ন বৃদ্ধির পর্যায়ে ওয়েফারগুলির চিত্রগুলি
তদুপরি, সিলিকন কার্বাইড স্ফটিকগুলি জন্মেটিএসি-প্রলিপ্তক্রুশিবলগুলি প্রায় কোনও কার্বন এনক্যাপসুলেশন প্রদর্শন করে না, এটি মাইক্রোপাইপ ত্রুটির একটি সাধারণ কারণ। ফলস্বরূপ, এই স্ফটিকগুলি মাইক্রোপাইপ ত্রুটি ঘনত্বের একটি উল্লেখযোগ্য হ্রাস প্রদর্শন করে। চিত্র 4 এ উপস্থাপিত জারা পরীক্ষার ফলাফলগুলি নিশ্চিত করে যে টিএসি-লেপযুক্ত ক্রুশিবলগুলিতে উত্থিত স্ফটিকগুলির কার্যত কোনও মাইক্রোপাইপ ত্রুটি নেই।

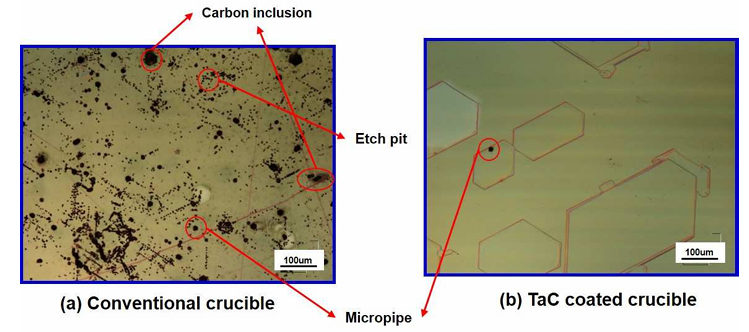

চিত্র 4 ওম চিত্র কোহ এচিংয়ের পরে
স্ফটিক গুণমান এবং অপরিষ্কার নিয়ন্ত্রণের উন্নতি

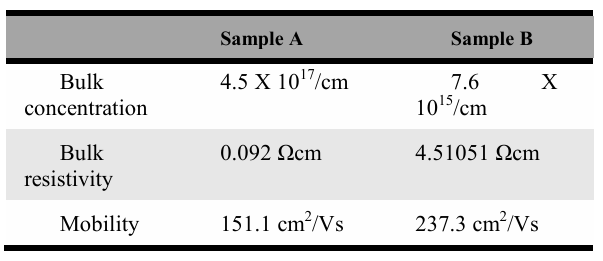

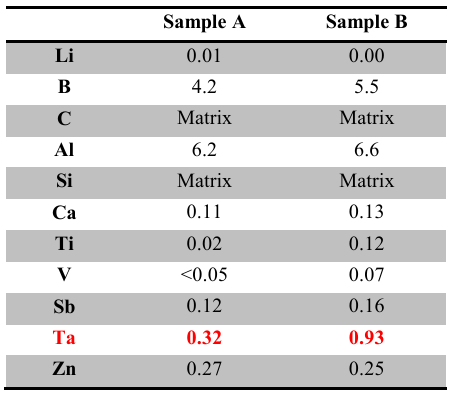

স্ফটিকের জিডিএমএস এবং হল পরীক্ষার মাধ্যমে গবেষণায় দেখা গেছে যে টিএসি লেপযুক্ত ক্রুশিবলগুলি ব্যবহার করা হত তখন স্ফটিকের টিএ সামগ্রীটি কিছুটা বৃদ্ধি পেয়েছিল, তবে টিএসি লেপটি স্ফটিকের মধ্যে ডোপিং নাইট্রোজেন (এন) এর প্রবেশকে উল্লেখযোগ্যভাবে সীমাবদ্ধ করে। সংক্ষেপে, টিএসি লেপযুক্ত ক্রুশিবলগুলি উচ্চ মানের সহ সিলিকন কার্বাইড স্ফটিকগুলি বৃদ্ধি করতে পারে, বিশেষত ত্রুটি ঘনত্ব হ্রাস করতে (বিশেষত মাইক্রোটিউবস এবং কার্বন এনক্যাপসুলেশন) এবং নাইট্রোজেন ডোপিং ঘনত্বকে নিয়ন্ত্রণ করতে পারে।
সেমিকোরেক্স উচ্চমানের প্রস্তাব দেয়টিএসি-প্রলিপ্ত গ্রাফাইট ক্রুশিবলসিক স্ফটিক বৃদ্ধির জন্য। আপনার যদি কোনও অনুসন্ধান থাকে বা অতিরিক্ত বিশদ প্রয়োজন হয় তবে দয়া করে আমাদের সাথে যোগাযোগ করতে দ্বিধা করবেন না।
যোগাযোগ ফোন # +86-13567891907
ইমেল: বিক্রয়@sememorex.com
