অ্যানিলিং

2024-12-31

আয়ন ইমপ্লান্টেশন হল তার বৈদ্যুতিক বৈশিষ্ট্যগুলি পরিবর্তন করার জন্য একটি সিলিকন ওয়েফারে ডোপান্ট আয়নগুলিকে ত্বরান্বিত এবং ইমপ্লান্ট করার প্রক্রিয়া। অ্যানিলিং হল একটি তাপীয় চিকিত্সা প্রক্রিয়া যা ইমপ্লান্টেশন প্রক্রিয়ার কারণে সৃষ্ট জালির ক্ষতি মেরামত করতে ওয়েফারকে উত্তপ্ত করে এবং কাঙ্ক্ষিত বৈদ্যুতিক বৈশিষ্ট্যগুলি অর্জন করতে ডোপ্যান্ট আয়নগুলিকে সক্রিয় করে।



1. আয়ন ইমপ্লান্টেশনের উদ্দেশ্য

আয়ন ইমপ্লান্টেশন আধুনিক সেমিকন্ডাক্টর উৎপাদনে একটি গুরুত্বপূর্ণ প্রক্রিয়া। এই কৌশলটি অর্ধপরিবাহী ডিভাইসে পি-টাইপ এবং এন-টাইপ অঞ্চল তৈরির জন্য প্রয়োজনীয় ডোপ্যান্টের ধরন, ঘনত্ব এবং বিতরণের উপর সুনির্দিষ্ট নিয়ন্ত্রণের অনুমতি দেয়। যাইহোক, আয়ন ইমপ্লান্টেশন প্রক্রিয়া ওয়েফারের পৃষ্ঠে একটি ক্ষতির স্তর তৈরি করতে পারে এবং ক্রিস্টালের মধ্যে জালির কাঠামোকে সম্ভাব্যভাবে ব্যাহত করতে পারে, যা ডিভাইসের কার্যকারিতাকে নেতিবাচকভাবে প্রভাবিত করে।


2. অ্যানিলিং প্রক্রিয়া

এই সমস্যাগুলি সমাধানের জন্য, অ্যানিলিং সঞ্চালিত হয়। এই প্রক্রিয়ার মধ্যে ওয়েফারটিকে একটি নির্দিষ্ট তাপমাত্রায় গরম করা, একটি নির্দিষ্ট সময়ের জন্য সেই তাপমাত্রা বজায় রাখা এবং তারপরে এটিকে ঠান্ডা করা জড়িত। উত্তাপটি স্ফটিকের মধ্যে পরমাণুগুলিকে পুনর্বিন্যাস করতে, এর সম্পূর্ণ জালির কাঠামো পুনরুদ্ধার করতে এবং ডোপান্ট আয়নগুলিকে সক্রিয় করতে সাহায্য করে, তাদের জালিতে তাদের উপযুক্ত অবস্থানে যেতে দেয়। এই অপ্টিমাইজেশন সেমিকন্ডাক্টরের পরিবাহী বৈশিষ্ট্যগুলিকে উন্নত করে।


3. অ্যানিলিং এর প্রকারভেদ

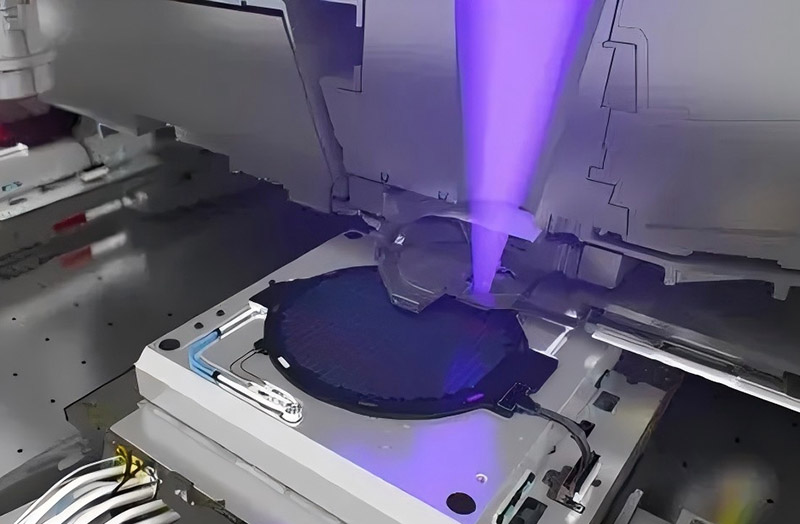

অ্যানিলিংকে বিভিন্ন ধরণের মধ্যে শ্রেণীবদ্ধ করা যেতে পারে, যার মধ্যে রয়েছে দ্রুত তাপ অ্যানিলিং (আরটিএ), ফার্নেস অ্যানিলিং এবং লেজার অ্যানিলিং। আরটিএ হল একটি বহুল ব্যবহৃত পদ্ধতি যা ওয়েফারের পৃষ্ঠকে দ্রুত গরম করার জন্য একটি উচ্চ-শক্তির আলোর উত্স ব্যবহার করে; প্রক্রিয়াকরণের সময় সাধারণত কয়েক সেকেন্ড থেকে কয়েক মিনিটের মধ্যে থাকে। ফার্নেস অ্যানিলিং একটি দীর্ঘ সময়ের মধ্যে একটি চুল্লিতে পরিচালিত হয়, আরও অভিন্ন গরম করার প্রভাব অর্জন করে। লেজার অ্যানিলিং উচ্চ-শক্তির লেজারগুলিকে ওয়েফারের পৃষ্ঠকে দ্রুত গরম করতে ব্যবহার করে, যা অত্যন্ত উচ্চ গরম করার হার এবং স্থানীয় গরম করার অনুমতি দেয়।


4. ডিভাইস পারফরম্যান্সের উপর অ্যানিলিং এর প্রভাব

সেমিকন্ডাক্টর ডিভাইসের কর্মক্ষমতা নিশ্চিত করার জন্য সঠিক অ্যানিলিং অপরিহার্য। এই প্রক্রিয়াটি শুধুমাত্র আয়ন ইমপ্লান্টেশন দ্বারা সৃষ্ট ক্ষতি মেরামত করে না বরং এটি নিশ্চিত করে যে ডোপ্যান্ট আয়নগুলি পছন্দসই বৈদ্যুতিক বৈশিষ্ট্যগুলি অর্জনের জন্য পর্যাপ্তভাবে সক্রিয় হয়েছে। যদি অ্যানিলিং অনুপযুক্তভাবে পরিচালিত হয়, তাহলে এটি ওয়েফারে ত্রুটির বৃদ্ধি ঘটাতে পারে, যা ডিভাইসের কার্যকারিতাকে বিরূপভাবে প্রভাবিত করে এবং ডিভাইসের ব্যর্থতার কারণ হতে পারে।


পোস্ট-আয়ন ইমপ্লান্টেশন অ্যানিলিং সেমিকন্ডাক্টর উত্পাদনের একটি মূল পদক্ষেপ, ওয়েফারের জন্য একটি সাবধানে নিয়ন্ত্রিত তাপ চিকিত্সা প্রক্রিয়া জড়িত। অ্যানিলিং অবস্থার অপ্টিমাইজ করে, ওয়েফারের জালি কাঠামো পুনরুদ্ধার করা যেতে পারে, ডোপান্ট আয়নগুলি সক্রিয় করা যেতে পারে এবং সেমিকন্ডাক্টর ডিভাইসগুলির কার্যকারিতা এবং নির্ভরযোগ্যতা উল্লেখযোগ্যভাবে উন্নত করা যেতে পারে। সেমিকন্ডাক্টর প্রসেসিং প্রযুক্তির অগ্রগতি অব্যাহত থাকায়, ডিভাইসের ক্রমবর্ধমান কর্মক্ষমতা চাহিদা মেটাতে অ্যানিলিং পদ্ধতিও বিকশিত হচ্ছে।
