তাপ জারণ প্রধান প্রকার

হাই-এন্ড সেমিকন্ডাক্টর ডিভাইস ফ্যাব্রিকেশনে, SiO₂ ফিল্মগুলি সাধারণত সাবস্ট্রেট পৃষ্ঠের চিকিত্সার জন্য অক্সিডেশন প্রক্রিয়ার মাধ্যমে গঠিত হয় এবং তাদের সাধারণ প্রয়োগগুলির মধ্যে রয়েছে ডোপ্যান্ট ব্যারিয়ার স্তর, পৃষ্ঠ নিরোধক স্তর, গেট অক্সাইড স্তর, ফিল্ড অক্সাইড এবং বলি অক্সাইড। অক্সিডেশন বায়ুমণ্ডলের উপর ভিত্তি করে ওয়েফার ফেব্রিকেশনের মূল প্রক্রিয়া হিসাবে, তাপ জারণকে শুষ্ক জারণ, ভেজা অক্সিজেন জারণ এবং বাষ্প জারণে শ্রেণীবদ্ধ করা হয়।

শুষ্ক অক্সিডেশন

শুষ্ক অক্সিডেশন প্রতিক্রিয়া চেম্বারে বিশুদ্ধ এবং শুষ্ক অক্সিজেন প্রবর্তন করে সঞ্চালিত হয়। উচ্চ তাপমাত্রায়, অক্সিজেন অণুগুলি ওয়েফার পৃষ্ঠের সিলিকন পরমাণুর সাথে বিক্রিয়া করে একটি প্রাথমিক SiO₂ স্তর তৈরি করে, অক্সিজেন অণু এবং সিলিকন পৃষ্ঠের মধ্যে সরাসরি যোগাযোগ অবরুদ্ধ করে। পরবর্তী জারণ প্রক্রিয়ায়, আরও প্রতিক্রিয়ার জন্য Si/SiO₂ ইন্টারফেসে পৌঁছানোর জন্য অক্সিজেন অণুগুলিকে বিদ্যমান SiO₂ স্তরের মাধ্যমে ছড়িয়ে দিতে হবে। এই কারণে, Si/SiO₂ ইন্টারফেস ক্রমাগত পরিবর্তিত হচ্ছে, যার ফলে চূড়ান্ত অক্সাইড স্তর এবং সাবস্ট্রেটের মধ্যে অসম্পূর্ণ SiOₓ হয়, যা আরও ইন্টারফেস অবস্থার গঠনের দিকে পরিচালিত করে। শুষ্ক অক্সিডেশন দ্বারা গঠিত SiO₂ স্তরটি একটি ঘন গঠন, উচ্চতর অভিন্নতা এবং চমৎকার প্রক্রিয়া পুনরাবৃত্তিযোগ্যতা বৈশিষ্ট্যযুক্ত। তারা নন-পোলার ফটোরেসিস্টের সাথে দৃঢ়ভাবে বন্ধন করে, ফটোরেসিস্ট পিলিং প্রতিরোধ করে এবং দুর্দান্ত লিথোগ্রাফি রেজোলিউশন নিশ্চিত করে, ফটোরসিস্ট-সংযোগকারী অক্সাইড স্তরগুলির জন্য তাদের সেরা পছন্দ করে।

ক্লোরিন-ডোপড অক্সিডেশন শুষ্ক অক্সিডেশনের একটি বৈকল্পিক। প্রক্রিয়া চলাকালীন, অল্প পরিমাণে ক্লোরিনযুক্ত গ্যাসীয় যৌগ যেমন ক্লোরিন গ্যাস, হাইড্রোজেন ক্লোরাইড, ট্রাইক্লোরিথিলিন বা ট্রাইক্লোরোইথেন শুষ্ক অক্সিজেনে যোগ করা হয়। ক্লোরিন অক্সাইড স্তরে একত্রিত হয় এবং SiO₂/Si ইন্টারফেসের কাছে জমা হয়। এটি মোবাইল আয়ন (যেমন সোডিয়াম আয়ন) আটকে রাখে এবং তাদের নিষ্ক্রিয় করে। এদিকে, ক্লোরিন ইন্টারফেসে Cl-Si-O কমপ্লেক্স গঠন করে, যা ইন্টারফেস চার্জ নিরপেক্ষ করে এবং অক্সিজেন শূন্যস্থান পূরণ করে। এটি ইন্টারফেসের অবস্থার ঘনত্ব হ্রাস করে এবং SiO₂ ফিল্মের মধ্যে ত্রুটিগুলি কমিয়ে দেয়। উচ্চ তাপমাত্রায়, ক্লোরিন দীর্ঘমেয়াদী ব্যবহৃত অক্সিডেশন চুল্লিগুলিতে জমা হওয়া অমেধ্যগুলির সাথে প্রতিক্রিয়া করে উদ্বায়ী যৌগ তৈরি করে যা চেম্বার থেকে নিঃশেষ হয়ে যায়। ক্লোরিন-ডোপড অক্সিডেশন এইভাবে সিলিকনের অমেধ্য হ্রাস করে, পুনর্মিলন কেন্দ্রগুলিকে কম করে এবং সংখ্যালঘু বাহকের জীবনকাল বৃদ্ধি করে।

বাষ্প জারণ

বাষ্প অক্সিডেশন প্রতিক্রিয়া চেম্বারের ভিতরে জলীয় বাষ্প ব্যবহার করে। জলীয় বাষ্প উচ্চ-বিশুদ্ধতা ডিওনাইজড জল বা হাইড্রোজেন এবং অক্সিজেন গ্যাসের জ্বলন প্রতিক্রিয়া থেকে উত্পন্ন হয়। উচ্চ তাপমাত্রায়, জলীয় বাষ্প ওয়েফার পৃষ্ঠের সিলিকনের সাথে বিক্রিয়া করে প্রাথমিক SiO₂ স্তর তৈরি করে। জলের অণুগুলি প্রথমে SiO₂ পৃষ্ঠের সাথে বিক্রিয়া করে সিলানল গ্রুপ (Si-OH) গঠন করে। এই গ্রুপগুলি অক্সাইড স্তরের মাধ্যমে SiO₂/Si ইন্টারফেসে ছড়িয়ে পড়ে এবং সিলিকন পরমাণুর সাথে বিক্রিয়া চালিয়ে যায়। বেশিরভাগ উত্পন্ন হাইড্রোজেন ইন্টারফেস থেকে পালিয়ে যায়, যখন একটি অংশ অক্সিজেনের সাথে একত্রিত হয়ে হাইড্রক্সিল গ্রুপ (-OH) গঠন করে।

বাষ্প অক্সিডেসন দ্বারা উত্পাদিত SiO₂ ফিল্মটিতে নন-ব্রিজিং অক্সিজেন পরমাণু সহ একটি সিলানল কাঠামো রয়েছে, যেখানে প্রতিটি অক্সিজেন পরমাণু শুধুমাত্র একটি সিলিকন পরমাণুর সাথে বন্ধন করে। এই ধরনের অক্সাইড ফিল্ম কম ঘন এবং দুর্বল প্রক্রিয়া পুনরাবৃত্তিযোগ্যতা আছে. হাইড্রক্সিল গ্রুপগুলি সহজেই আর্দ্রতা শোষণ করে এবং ফিল্মটিকে পোলার রেন্ডার করে, যা নন-পোলার ফটোরেসিস্ট এবং ঘন ঘন ফোটোরেসিস্ট উত্তোলনের সাথে দুর্বল আনুগত্যের দিকে পরিচালিত করে। এর আলগা কাঠামোর কারণে, বাষ্প জারণ শুষ্ক অক্সিডেশনের চেয়ে অনেক দ্রুত এগিয়ে যায়।

ভেজা অক্সিজেন জারণ

ভেজা অক্সিজেন জারণের জন্য, অক্সিজেন গ্যাস প্রতিক্রিয়া চেম্বারে প্রবেশ করার আগে উত্তপ্ত উচ্চ-বিশুদ্ধতা ডিওনাইজড জলের মধ্য দিয়ে যায়, যাতে অক্সিজেন জলীয় বাষ্পের একটি নির্দিষ্ট ঘনত্ব বহন করে। জলীয় বাষ্পের পরিমাণ তাপমাত্রা এবং গ্যাস প্রবাহের হার দ্বারা নির্ধারিত হয়। এই প্রক্রিয়াটি শুষ্ক অক্সিডেশন এবং বাষ্প অক্সিডেশনের বৈশিষ্ট্যগুলিকে একত্রিত করে। এর অক্সিডেশন হার শুষ্ক অক্সিডেশনের চেয়ে বেশি কিন্তু বাষ্প জারণের চেয়ে কম। ফিল্মের মানের দিক থেকে, ভেজা অক্সিজেন জারণ শুকনো জারণ থেকে নিকৃষ্ট তবে বাষ্প জারণ থেকে উচ্চতর।

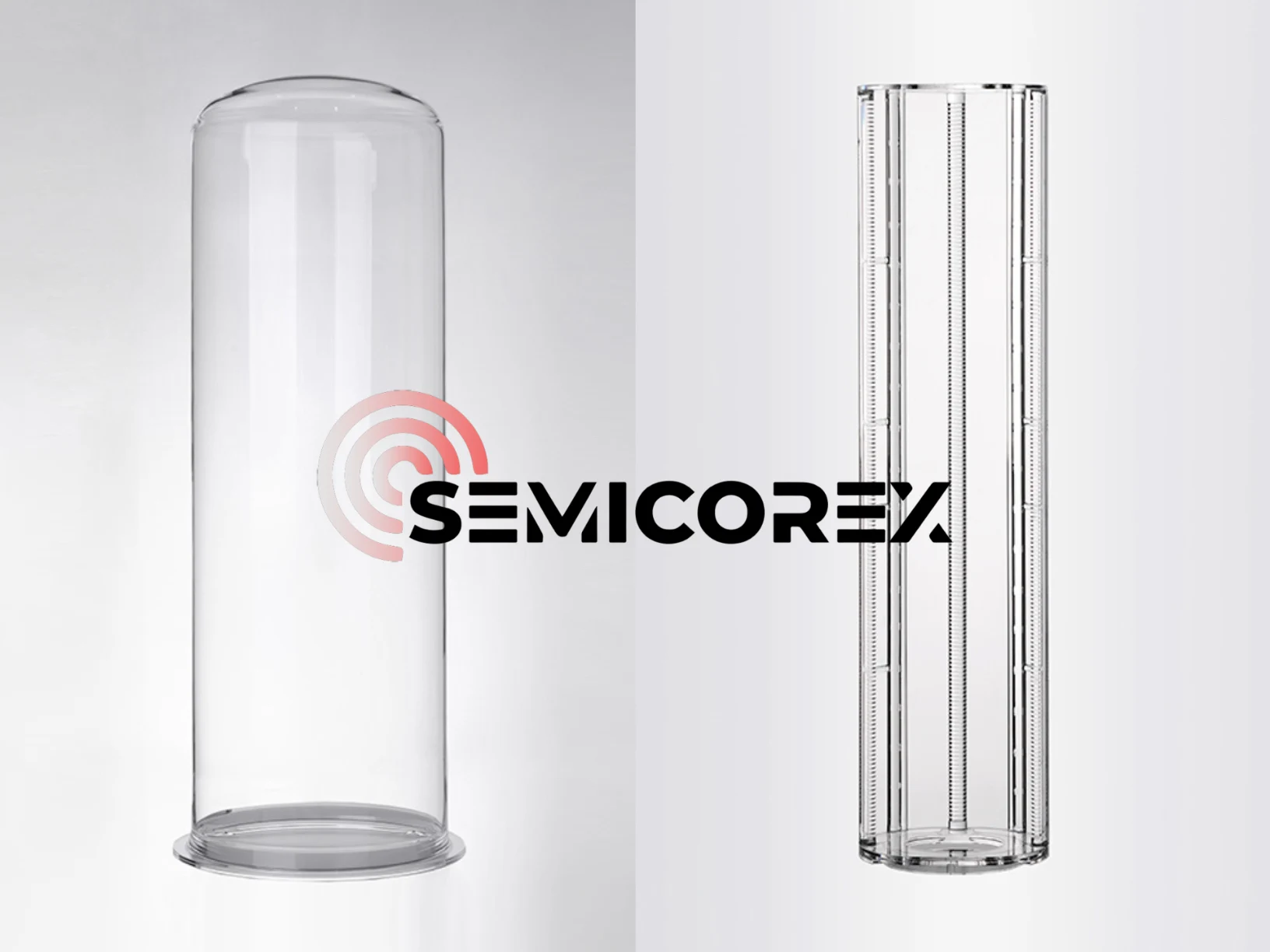

সেমিকোরেক্স উচ্চ মানের অফার করেকোয়ার্টজ নৌকাএবংকোয়ার্টজ টিউবতাপ জারণ প্রক্রিয়ার জন্য। যদি আপনার কোন জিজ্ঞাসা থাকে বা অতিরিক্ত বিবরণ প্রয়োজন, আমাদের সাথে যোগাযোগ করতে দ্বিধা করবেন না দয়া করে.
