খোদাই মধ্যে রিং কি

চিপ তৈরিতে, ফটোলিথোগ্রাফি এবং এচিং দুটি ঘনিষ্ঠভাবে সংযুক্ত পদক্ষেপ। ফটোলিথোগ্রাফি এচিং এর আগে, যেখানে ফটোরেসিস্ট ব্যবহার করে ওয়েফারে সার্কিট প্যাটার্ন তৈরি করা হয়। এচিং তারপরে ফটোরেসিস্ট দ্বারা আবৃত না থাকা ফিল্ম স্তরগুলিকে সরিয়ে দেয়, মুখোশ থেকে ওয়েফারে প্যাটার্ন স্থানান্তর সম্পূর্ণ করে এবং আয়ন ইমপ্লান্টেশনের মতো পরবর্তী ধাপগুলির জন্য প্রস্তুতি নেয়।

এচিং রাসায়নিক বা শারীরিক পদ্ধতি ব্যবহার করে অপ্রয়োজনীয় উপাদান নির্বাচনী অপসারণ জড়িত। আবরণ, প্রতিরোধ আবরণ, ফটোলিথোগ্রাফি এবং বিকাশের পরে, এচিং ওয়েফার পৃষ্ঠে উন্মুক্ত অপ্রয়োজনীয় পাতলা ফিল্ম উপাদানগুলিকে সরিয়ে দেয়, শুধুমাত্র পছন্দসই জায়গাগুলি রেখে যায়। অতিরিক্ত photoresist তারপর সরানো হয়। এই ধাপগুলো বারবার পুনরাবৃত্তি করলে জটিল ইন্টিগ্রেটেড সার্কিট তৈরি হয়। কারণ এচিং উপাদান অপসারণ জড়িত, এটি একটি "বিয়োগমূলক প্রক্রিয়া" বলা হয়।

ড্রাই এচিং, যা প্লাজমা এচিং নামেও পরিচিত, সেমিকন্ডাক্টর এচিং এর প্রধান পদ্ধতি। প্লাজমা এচারগুলিকে তাদের প্লাজমা জেনারেশন এবং কন্ট্রোল টেকনোলজির উপর ভিত্তি করে বিস্তৃতভাবে দুটি শ্রেণীতে বিভক্ত করা হয়: ক্যাপাসিটিভলি কাপলড প্লাজমা (সিসিপি) এচিং এবং ইনডাকটিভলি কাপলড প্লাজমা (আইসিপি) এচিং। সিসিপি এচার প্রাথমিকভাবে ডাইইলেকট্রিক উপকরণ এচিং করার জন্য ব্যবহৃত হয়, যখন আইসিপি এচারগুলি প্রাথমিকভাবে সিলিকন এবং ধাতু এচিং করার জন্য ব্যবহৃত হয় এবং কন্ডাক্টর এচার নামেও পরিচিত। ডাইইলেকট্রিক এচারগুলি সিলিকন অক্সাইড, সিলিকন নাইট্রাইড এবং হাফনিয়াম ডাই অক্সাইডের মতো অস্তরক পদার্থকে লক্ষ্য করে, যখন কন্ডাক্টর এচারগুলি সিলিকন উপকরণগুলিকে লক্ষ্য করে (একক ক্রিস্টাল সিলিকন, পলিক্রিস্টালাইন সিলিকন, এবং সিলিসাইড, ইত্যাদি) এবং ধাতব পদার্থ (অ্যালুমিনিয়াম, টাংস্টেন, ইত্যাদি)।

এচিং প্রক্রিয়ায়, আমরা প্রাথমিকভাবে দুই ধরনের রিং ব্যবহার করব: ফোকাস রিং এবং শিল্ড রিং।

ফোকাস রিং

প্লাজমার প্রান্ত প্রভাবের কারণে, ঘনত্ব কেন্দ্রে বেশি এবং প্রান্তে কম। ফোকাস রিং, তার বৃত্তাকার আকৃতি এবং CVD SiC এর উপাদান বৈশিষ্ট্যগুলির মাধ্যমে, একটি নির্দিষ্ট বৈদ্যুতিক ক্ষেত্র তৈরি করে। এই ক্ষেত্রটি প্লাজমাতে চার্জযুক্ত কণাগুলিকে (আয়ন এবং ইলেকট্রন) ওয়েফার পৃষ্ঠে, বিশেষত প্রান্তে নির্দেশ করে এবং সীমাবদ্ধ করে। এটি কার্যকরভাবে প্রান্তে প্লাজমা ঘনত্ব বাড়ায়, এটিকে কেন্দ্রের কাছাকাছি নিয়ে আসে। এটি ওয়েফার জুড়ে এচিং অভিন্নতাকে উল্লেখযোগ্যভাবে উন্নত করে, প্রান্তের ক্ষতি হ্রাস করে এবং ফলন বাড়ায়।

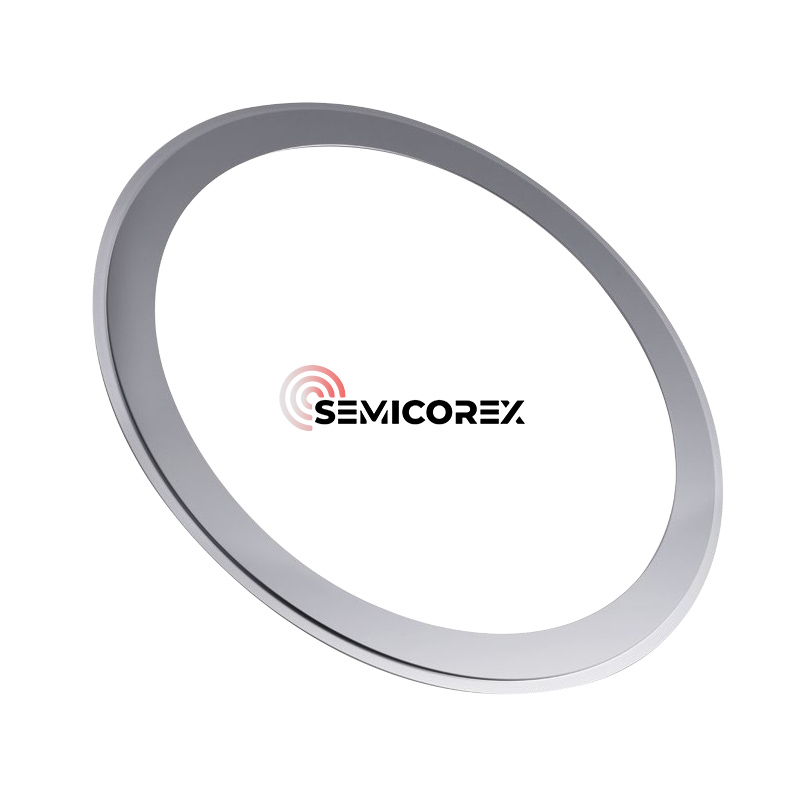

শিল্ড রিং

সাধারণত ইলেক্ট্রোডের বাইরে অবস্থিত, এর প্রাথমিক কাজ হল প্লাজমা ওভারফ্লো ব্লক করা। কাঠামোর উপর নির্ভর করে, এটি ইলেক্ট্রোডের অংশ হিসাবেও কাজ করতে পারে। সাধারণ উপকরণগুলির মধ্যে রয়েছে CVD SiC বা একক-ক্রিস্টাল সিলিকন।

boron nitritCVD SiCএবংসিলিকনগ্রাহকদের চাহিদার উপর ভিত্তি করে এচিং রিং। যদি আপনার কোন জিজ্ঞাসা থাকে বা অতিরিক্ত বিবরণ প্রয়োজন, আমাদের সাথে যোগাযোগ করতে দ্বিধা করবেন না দয়া করে.
